Leitfaden zur Auswahl von Stahlspundwänden: So wählen Sie den richtigen Typ für Ihr Projekt aus

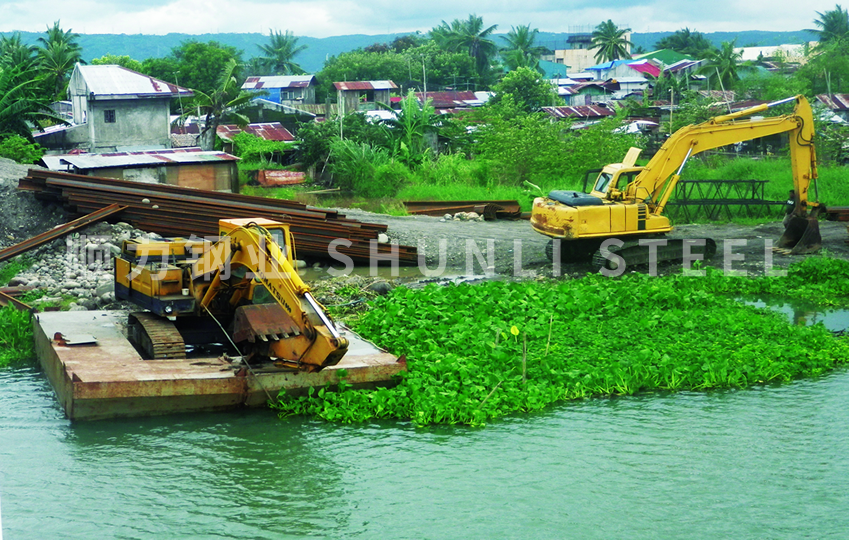

Stahlspundbohlen sind Stahlprofile mit miteinander verbundenen Kanten (Schlösser). die durchgehende Stütz- oder wasserdichte Mauern bilden. Sie werden in beiden Bereichen häufig verwendet Permanente und temporäre Projekte wie Kaibau, Fundamentgrube Unterstützung und Kofferdämme aufgrund ihrer hohe Festigkeit, Durchdringungsfähigkeit harte Bodenschichten, gute Wasserbeständigkeit und Wiederverwendbarkeit .

Haupttypen und Eigenschaften

Aufgrund des Herstellungsverfahrens werden Stahlspundbohlen hauptsächlich unterteilt hinein kaltgebogene Stahlspundbohlen und warmgewalzter Stahl Spundbohlen .Kaltgebogene Stahlspundbohlen werden gebildet durch Kontinuierliches Rollformen relativ dünner Stahlplatten (typischerweise 8 mm ~ 14 mm). dick). Ihre Hauptvorteile sind geringere Produktionskosten und flexibel Längenkontrolle. Sie haben jedoch Einschränkungen wie z. B. ärmere Sie weisen eine hohe Dichtigkeit an den Schlössern und eine Reißneigung auf und werden daher häufig verwendet als ergänzendes Material bei Bauprojekten.Warmgewalzter Stahl Spundbohlen entstehen durch Walzen bei hohen Temperaturen. Sie verfügen über standardisierte Abmessungen, überlegene Leistung und enge Verzahnung Verbindungen, die eine hervorragende Wasserdichtigkeit gewährleisten, was sie zur Dominante macht Produkt in technischen Anwendungen. Der technische Schwierigkeitsgrad und die Produktion Die Kosten sind im Vergleich zu kaltgebogenen Pfählen höher. In Bezug auf die Querschnittsform Zu den Haupttypen gehören:

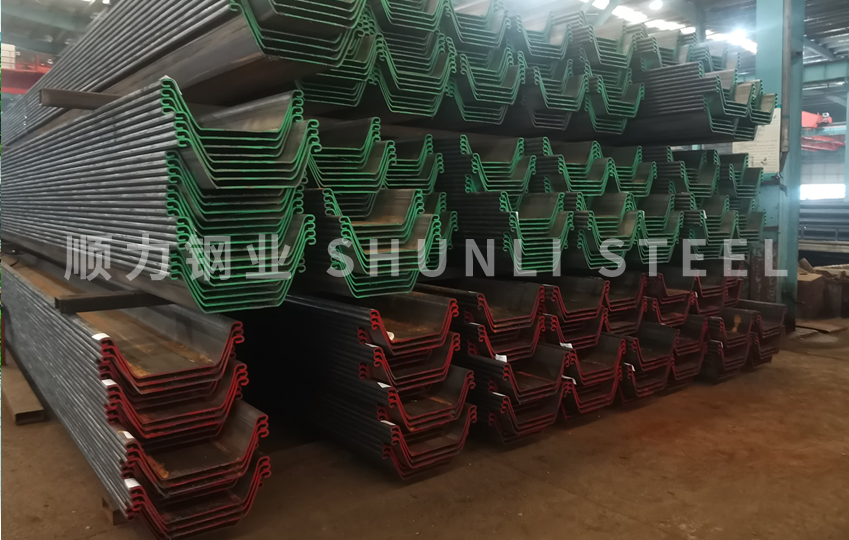

U-Spundwandbohlen (Larssen-Typ): Das ist das die meisten weit verbreitet Formular. Sein Querschnitt bietet hohe seitliche Steifigkeit und hervorragende Biegefestigkeit, und die Verriegelung Die Verbindung ist dicht und bietet eine erhebliche Wasserretention. Sie sind im Allgemeinen Wird für Hafenmauern, Deckwerke und als Stütze für tiefe Fundamentgruben verwendet.

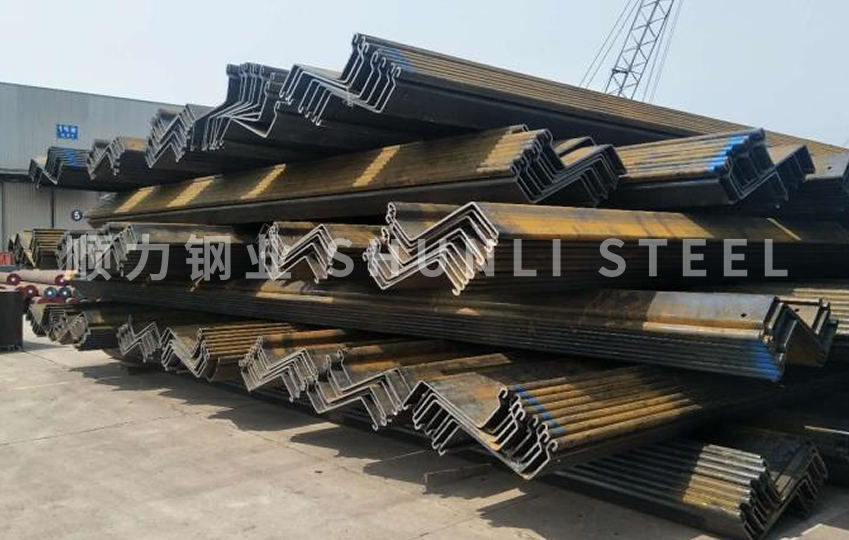

Z-Spundwandbohlen: Die Verriegelungen sind symmetrisch auf beiden Seiten der neutralen Achse verteilt. Dieses Design bietet a höheres Widerstandsmoment und höheres Gewichtsverhältnis, bietet mehr Festigkeit bei gleichem Gewicht im Vergleich zu U-förmigen Pfählen. Sie eignen sich für stark nachgefragte Kaimauern, Deckwerke und Stützkonstruktionen, aber ihre Produktion und Montage sind aufwändiger.

Gerade Spundbohlen: Ihr Querschnitt ist flach. Sie Angebot gute Wasserbeständigkeit und lassen sich leicht hineinfahren Boden, aber ihre seitliche Biegesteifigkeit ist relativ gering. Das sind sie geeignet für Projekte mit guten Bodenverhältnissen und flachen Fundamentgruben, oder als Teil von Verbundwänden.

H-Typ- und Rohrspundbohlen: Diese besitzen die größter Querschnittsmodul und hält extrem hohen Belastungen stand Belastungen, wodurch sie für hydraulische Bauwerke oder Stützen in tiefen Gewässern geeignet sind Bauwerke unter hoher Belastung. Rohrspundbohlen weisen eine hervorragende Krafttragfähigkeit auf Leistung und werden häufig in dauerhaften Ingenieurbauwerken eingesetzt.

Wichtige Auswahlfaktoren

Die Auswahl der richtigen Spundbohle erfordert eine umfassende Überlegung mehrere Faktoren, um Projektsicherheit und Kosteneffizienz zu gewährleisten.

Technische Anforderungen: Die Natur des Projekts – ob es dauerhaft (z. B. Hafenmauer) oder vorübergehend (z. B. Baugrubensicherung) – direkt beeinflusst die Wahl. Dauerhafte Arbeiten können Haltbarkeit und hohe Priorität haben Leistung (häufig bevorzugt warmgewalzte Pfähle wie Z-Typ oder H-Typ), während Temporäre Arbeiten könnten sich stärker auf Wirtschaftlichkeit und Wiederverwendbarkeit konzentrieren (bei U-förmigen Pfählen). sind oft geeignet).

Geologische Bedingungen und Belastungen: Bodeneigenschaften sind entscheidend. In weichem Boden sind Spundbohlen mit guter Biegefestigkeit erforderlich seitlichem Druck standhalten. In härteren Böden muss die Eindringfähigkeit gegeben sein berücksichtigt. Analyse von Erddruck, Wasserdruck und anderen Potenzialen Belastungen sind unerlässlich.

Tiefe der Ausgrabung: Dies bestimmt die erforderliche Länge und Widerstandsmoment der Spundbohlen. Für flache Gruben können U-förmige Bleche verwendet werden Tiefere Gruben erfordern Abschnitte mit höherer Festigkeit, möglicherweise mit zusätzlicher Unterstützung Systeme.

Anforderungen an die Wasserdichtigkeit: Der erforderliche Grad der Sickerkontrolle beeinflusst die Wahl. Insbesondere Projekte, die eine hohe Wasserdichtigkeit erfordern In der Nähe bestehender Gebäude profitieren Sie von warmgewalzten Pfählen mit ihrer Dichtigkeit Verriegelungsdichtungen.

Wirtschaftliche Überlegungen: Faktoren wie anfängliche Materialkosten, Wiederverwendungspotenzial (Spundbohlen können bei temporären Arbeiten 20–30 Mal wiederverwendet werden), und Baueffizienz spielen alle eine Rolle bei der Auswahl der kostengünstigsten Lösung Lösung.

Zusammenfassend: U-förmige Spundbohlen werden oft bevorzugt Aufgrund ihrer ausgewogenen Leistung und Kosten sind sie die erste Wahl für allgemeine Anwendungen. Für Projekte, die eine höhere Festigkeit und Steifigkeit erfordern, Z-Pfähle eine effiziente Lösung anbieten. Für die anspruchsvollsten Umgebungen, H-Typ oder Rohrpfähle sollte berücksichtigt werden. Geeignet sind gerade Stegpfähle für sekundäre Stützelemente oder flache Gräben. Eine rationale Auswahl nicht gewährleistet nicht nur die Projektsicherheit, sondern kann auch den wirtschaftlichen Nutzen optimieren
